รายละเอียดสินค้า:
|
| พิมพ์: | บังโคลนยางลมลอย | แรงดันเริ่มต้น: | 50kpa 80kpa |
|---|---|---|---|
| สี: | ดำ, เทา, ครีมขาว ฯลฯ | การรับประกัน: | 24 เดือน |
| เส้นผ่านศูนย์กลาง: | 0.5m~4.5m | ความยาว: | 1.0m~12.0m |
| ขนาดปกติ: | 3.3*6.5m | การใช้งาน: | การป้องกัน STS |
| แสงสูง: | ISO17357 บังโคลนยางลมลอย,บังโคลนยางลมโยโกฮาม่า,STS บังโคลนยางลมลอย |
||

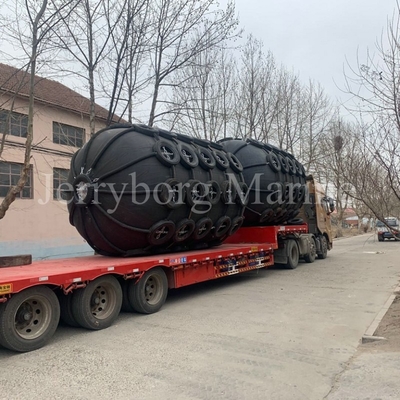

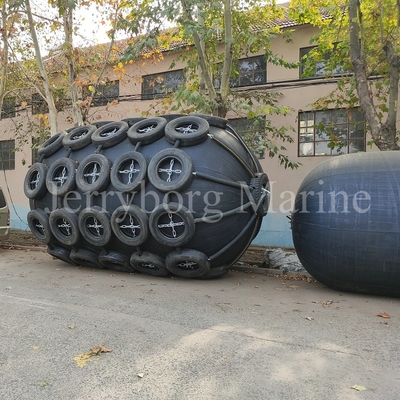

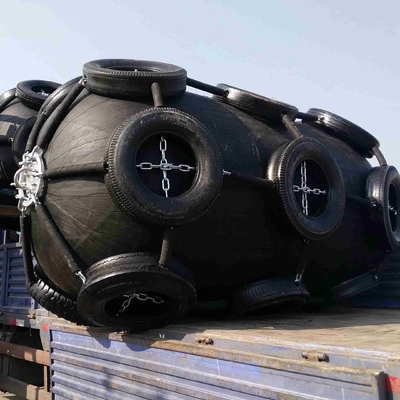

ISO17357 บังโคลนยางลมแบบลอยตัว Yokohama Type STS Protection
อะไรนะบังโคลนลม?
บังโคลนลมเหมาะอย่างยิ่งสำหรับการใช้งานท่าเรือแบบถาวรและกึ่งถาวร และสำหรับการโอนย้ายระหว่างเรือกับเรือนอกชายฝั่งผลิตขึ้นตามมาตรฐาน ISO17357-1:2014บังโคลนมีขนาดเส้นผ่านศูนย์กลางตั้งแต่ 300 มม. ถึง 4,500 มม. และความยาวตั้งแต่ 500 มม. ถึง 12,000 มม. รวมถึงขนาดพิเศษ
ข้อดีของบังโคลนลมโยโกฮาม่า
1. ความปลอดภัยและความน่าเชื่อถือ
2. ไม่มีการเสื่อมสภาพหรือการเปลี่ยนแปลงในประสิทธิภาพ
3. ข้อดีที่ท่าเอียง
4. ระบบการแข่งขันที่คุ้มค่าที่สุด
5. แรงปฏิกิริยาอ่อนสำหรับโครงสร้างเรือและท่าเทียบเรือ
6. กองกำลังจอดเรือตอนล่างภายใต้สภาพอากาศที่เลวร้าย
7. แข็งแกร่งกว่าแรงเฉือน
8. ปรับให้เข้ากับกระแสน้ำได้
9. การติดตั้งที่ง่ายและต้นทุนต่ำ
10. ค่าบำรุงรักษาและค่าขนส่งต่ำ
ประเภทของบังโคลน Penumatic
จินตนาการโดยละเอียด
บังโคลนลมการจำแนกประเภท
ตามข้อมูลของบังโคลนลมสากล ระบบบัฟเฟอร์แบบลอยตัวแบ่งออกเป็นสองประเภทจากลักษณะที่ปรากฏ มี ๒ แบบ คือบังโคลนลม ISO17357:
ข้อมูลจำเพาะของบังโคลนลม
| นิวเมติก 50 ขนาดมาตรฐาน | |||
| มิติ | การโก่งตัว (60%) | ||
| ง (มม.) | ล. (มม.) |
แรงปฏิกิริยา (เคเอ็น) |
รับประกันการดูดซึมพลังงาน (KNm) |
| 500 | 1000 | 64 | 6 |
| 600 | 1000 | 74 | 8 |
| 700 | 1000 | 137 | 17 |
| 1000 | 1500 | 182 | 32 |
| 1000 | 2000 | 257 | 45 |
| 1200 | 2000 | 297 | 63 |
| 1350 | 2500 | 427 | 102 |
| 1500 | 2500 | 499 | 134 |
| 1500 | 3000 | 579 | 153 |
| 1700 | 3000 | 639 | 191 |
| 2000 | 3500 | 875 | 308 |
| 2000 | 4000 | 1000 | 352 |
| 2500 | 4000 | 1381 | 663 |
| 2500 | 5500 | 2019 | 1131 |
| 3000 | 5000 | 2422 | 1357 |
| 3000 | 6000 | 2906 | 1293 |
| 3300 | 4500 | พ.ศ. 2427 | 1175 |
| 3300 | 6500 | 3015 | 1814 |
| 3300 | 10600 | 5257 | 3067 |
| 4500 | 9000 | 5747 | 4752 |
| 4500 | 12000 | 7984 | 6473 |
| นิวเมติก 80 ขนาดมาตรฐาน | |||
| มิติ | การโก่งตัว (60%) | ||
| ง (มม.) | ล. (มม.) |
แรงปฏิกิริยา (เคเอ็น) |
รับประกันการดูดซึมพลังงาน (KNm) |
| 500 | 1000 | 84 | 9 |
| 600 | 1000 | 94 | 12 |
| 700 | 1000 | 179 | 25 |
| 1000 | 1500 | 236 | 47 |
| 1000 | 2000 | 337 | 66 |
| 1200 | 2000 | 386 | 89 |
| 1350 | 2500 | 554 | 143 |
| 1500 | 2500 | 630 | 179 |
| 1500 | 3000 | 756 | 215 |
| 1700 | 3000 | 829 | 262 |
| 2000 | 3500 | 1126 | 424 |
| 2000 | 4000 | 1453 | 740 |
| 2500 | 4000 | 1817 | 925 |
| 2500 | 5500 | 2653 | 1327 |
| 3000 | 5000 | 2689 | 1558 |
| 3000 | 6000 | 3275 | พ.ศ. 2421 |
| 3300 | 4500 | 3476 | 1640 |
| 3300 | 6500 | 3829 | 2508 |
| 3300 | 10600 | 6907 | 4281 |
| 4500 | 9000 | 7551 | 6633 |
| 4500 | 12000 | 10490 | 9037 |
บันทึก :
1. ตัวเลขบนโต๊ะเป็นไปตามข้อกำหนด ISO17357-1:2014
2. น้ำหนักตัวบังโคลนและตาข่ายอาจแตกต่างกันไป ±10%
3. ขนาดพิเศษตามคำขอ
ความปลอดภัยและความน่าเชื่อถือ
บังโคลนยางลมของโยโกฮาม่าสร้างขึ้นจากสายยางที่แข็งแรงหลายชั้น ดังนั้นจึงทนทานต่อแรงกดและการตัดปัจจัยด้านความปลอดภัยที่นำมาใช้ในการออกแบบบังโคลนนี้ขึ้นอยู่กับทฤษฎีที่ยอมรับและได้รับการพิสูจน์โดยการทดลองอย่างกว้างขวางประสบการณ์การปฏิบัติงานในระยะเวลาอันยาวนานเป็นเครื่องยืนยันถึงความปลอดภัยและความน่าเชื่อถือในระดับสูง และการทดสอบแรงดันไฮดรอลิกได้พิสูจน์ว่ามีความแข็งแรงเหมาะสมนอกจากนี้ บังโคลนขนาดใหญ่ยังติดตั้งวาล์วนิรภัยเพื่อปล่อยอากาศภายในในกรณีที่เกิดแรงดันเกินโดยไม่ได้ตั้งใจรูปด้านล่างแสดงข้อมูลที่ได้จากการทดสอบแรงกดทำลายหลายครั้งที่เปอร์เซ็นต์การกดต่างกันข้อมูลดังกล่าวใช้เพื่อสร้างเส้นโค้งแรงดันขั้นต่ำที่ทนทาน (MEP) พื้นฐานสำหรับบังโคลนยางลม
