รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | บังโคลนยางโยโกฮาม่า | วัสดุ: | ยางธรรมชาติ |
|---|---|---|---|
| สี: | สีดำ | เส้นผ่านศูนย์กลาง: | 0.5m~4.5m |
| ความยาว: | 1m~12m | แรงดันเริ่มต้น: | 50 kpa、80 kpa |
| การใช้งาน: | STS ，STD เป็นต้น | ||
| แสงสูง: | บังโคลนโยโกฮาม่า,บังโคลนแบบโยโกฮาม่า,บังโคลนเชื่อมต่อลมโยโกฮาม่า |
||

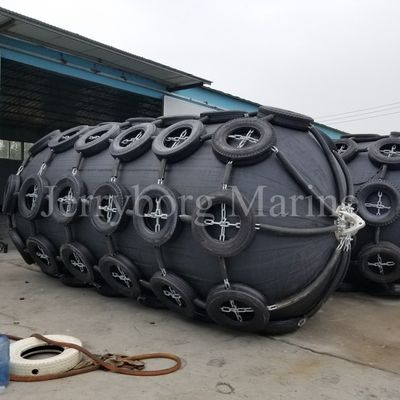

โยโกะama บังโคลนลม
บังโคลนลมเหมาะอย่างยิ่งสำหรับการใช้งานท่าเรือแบบถาวรและกึ่งถาวร และสำหรับการโอนย้ายระหว่างเรือกับเรือนอกชายฝั่งผลิตขึ้นตามมาตรฐาน ISO17357-1:2014บังโคลนมีขนาดเส้นผ่านศูนย์กลางตั้งแต่ 300 มม. ถึง 4,500 มม. และความยาวตั้งแต่ 500 มม. ถึง 12,000 มม. รวมถึงขนาดพิเศษ
ข้อดีของบังโคลนลม JRB:
การออกแบบที่หลากหลายและผ่านการพิสูจน์มาอย่างดีบังโคลนลมของ JRB มีให้เลือกทั้งแบบสลิงหรือแบบมีตาข่ายโซ่และยางเพื่อให้เหมาะกับการใช้งานทั้งในชายฝั่งและนอกชายฝั่ง
ประเภทบังโคลน
ขนาดบังโคลนลมและประสิทธิภาพ
| IP50 | ประสิทธิภาพ | เฉพาะตัว | Fender Weight Chain Net (ไม่รวมตัวเครื่อง) | ประเภทสลิง | แรงกดดัน | ความหนาของร่างกาย | เส้นผ่าศูนย์กลางโซ่จอดเรือ | |||
| พลังงาน (GEA) | ปฏิกิริยา (ที่ GEA) |
ความดัน (ที่ GEA) | วาล์วบรรเทา | การทดสอบการพิสูจน์ | ||||||
| Dia.ความยาว (มม.) | kJ | กิโลนิวตัน | kPa | กิโลกรัม | กิโลกรัม | กิโลกรัม | kPa | kPa | mm | mm |
| Φ300 x 600L | 0.5 | 24 | 134 | 15 | - | 20 | - | 200 | 12 | 13 |
| Φ500 x 1000L | 6 | 64 | 132 | 24 | 121 | 35 | - | 200 | 12 | 16 |
| Φ600 x 1000L | 8 | 74 | 126 | 28 | 132 | 39 | - | 200 | 12 | 16 |
| Φ700 x 1500L | 17 | 137 | 135 | 50 | 165 | 60 | - | 200 | 13 | 16 |
| Φ800x 1500L | 24 | 158 | 132 | 64 | 280 | 72 | - | 200 | 14 | 16 |
| Φ1000x1500L | 33 | 182 | 122 | 80 | 220 | 107 | - | 200 | 14 | 16 |
| Φ1000 x 2000L | 46 | 257 | 132 | 97 | 242 | 124 | - | 200 | 14 | 16 |
| Φ1200 x 2000L | 64 | 297 | 126 | 144 | 352 | 171 | - | 200 | 14 | 16 |
| Φ1200 x 3000L | 109 | 482 | 134 | 250 | 435 | 280 | - | 200 | 14 | 16 |
| Φ1350 x 2500L | 104 | 427 | 130 | 220 | 385 | 264 | - | 200 | 15 | 16 |
| Φ1500 x 2500L | 125 | 464 | 126 | 243 | 484 | 287 | - | 200 | 16 | 19 |
| Φ1500 x 3000L | 156 | 579 | 132 | 275 | 583 | 319 | - | 200 | 16 | 19 |
| Φ1500 x 4000L | 230 | 815 | 130 | 330 | 690 | 380 | - | 200 | 16 | 19 |
| Φ1700 x 3000L | 195 | 639 | 128 | 319 | 638 | 363 | - | 200 | 16 | 19 |
| Φ1700 x 7200L | 516 | 1621 | 133 | 760 | ไม่มี | 810 | - | 200 | 16 | 22 |
| Φ2000 x 3000L | 260 | 727 | 122 | 403 | 990 | 469 | - | 200 | 16 | 22 |
| Φ2000 x 3500L | 314 | 875 | 128 | 445 | 1056 | 502 | - | 200 | 17 | 22 |
| Φ2000 x 4000L | 361 | 1020 | 125 | 490 | 1150 | 540 | - | 200 | 16 | 22 |
| Φ2000 x 6000L | 611 | 1631 | 136 | 658 | 1650 | 720 | - | 200 | 16 | 26 |
| Φ2500 x 4000L | 676 | 1381 | 137 | 992 | 1364 | 1188 | 175 | 250 | 18 | 26 |
| Φ2500 x 5500L | 962 | 2019 | 148 | 1199 | 2035 | 1452 | 175 | 250 | 18 | 32 |
| Φ2500 x 9100L | 1631 | 3482 | 140 | 2150 | 3467 | 2230 | 175 | 250 | 18 | 32 |
| Φ3000 x 5000L | 1136 | ปี 2564 | 154 | 1520 | 1800 | 1640 | 175 | 250 | 19 | 32 |
| Φ3300 x4500L | 1198 | พ.ศ. 2427 | 130 | 1606 | พ.ศ. 2424 | ปีพ.ศ. 2567 | 175 | 250 | 20 | 36 |
| Φ3300 x 6500L | 1850 | 3015 | 146 | 2057 | 2827 | 2475 | 175 | 250 | 20 | 38 |
| Φ3300 x 10600L | 3128 | 5257 | 158 | 2816 | 5126 | 3366 | 175 | 250 | 22 | 48 |
| Φ4500 x 7000L | 3302 | 3796 | 133 | 3740 | 4290 | 3880 | 175 | 250 | 24 | 48 |
| Φ4500 x 9000L | 4847 | 5747 | 146 | 4334 | 5929 | - | 175 | 250 | 24 | 50 |
| Φ4500 x 12000L | 6602 | 7984 | 154 | 5269 | 7689 | - | 175 | 205 | 24 | 58 |

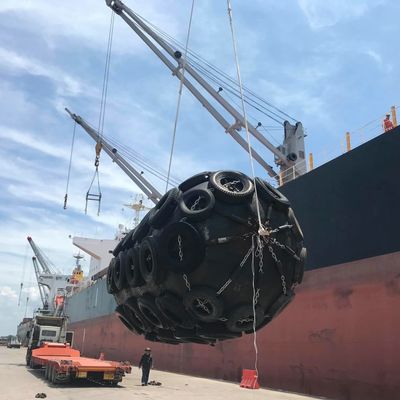

ภาพรายละเอียด
วิธีการเลือกบังโคลนลม?
การเลือกของISO17357บังโคลนลมสำหรับเรือขนาดเล็กและขนาดกลาง:
| น้ำหนัก(T) | ขนาดที่แนะนำ: เส้นผ่านศูนย์กลาง x ยาว (ม.) | ประเภทของเรือ |
| 50 | 0.5 × 1.0 | เรือตกปลา |
| 100 | 0.7 × 1.5~1.0 × 1.5 | เรือตกปลา |
| 200 | 1.0 × 1.5~1.2 × 2.0 | เรือประมง, เรือลากจูง |
| 300-500 | 1.2 × 2.0~1.5 × 2.5 | เรือประมง เรือลากจูง |
| 1000 | 1.5 × 2.5~1.5 × 3.0 | เรือลากจูง, เรือบรรทุกสินค้า |
| 3000 | 2.0 × 3.0~2.0 × 3.5 | เรือสินค้า เรือประมงทะเล |
| 10000 | 2.0 × 3.5~2.5 × 4.0 | ขนส่งสินค้า |
การเลือกของISO17357บังโคลนลมสำหรับเรือขนาดใหญ่:
|
ระวางน้ำหนักตาย (DWT) |
สันนิษฐานว่าความเร็วในการลงจอด (M/S) |
พลังงานจลน์ที่มีประสิทธิภาพ (KN.M) |
มิติ: เส้นผ่านศูนย์กลาง×ความยาว (ม.) |
| 20000 | 0.15 | 1890 | 3.3 x 6.5 |
| 150000 | 0.15 | 1417 | 3.3 x 6.5 |
| 100000 | 0.15 | 945 | 3.0 x 5.0 |
| 85000 | 0.17 | 1031 | 3.0 x 6.0 |
| 50000 | 0.18 | 680 | 2.5 x 5.5 |
| 40000 | 0.20 | 672 | 2.5 x 5.5 |
| 30000 | 0.22 | 609 | 2.5 x 4.0 |
| 20000 | 0.25 | 525 | 2.5 x 4.0 |
| 15000 | 0.26 | 425 | 2.5 x 4.0 |
| 10000 | 0.28 | 329 | 2.0 x 4.0 |
| 5000 | 0.33 | 228 | 2.0 x 3.5 |
วิธีการติดตั้ง
| ขนาดบังโคลน | ตาข่ายบังโซ่ (CTN) บังโคลน | W | |||||
| อา | บี | ค | ดี | อี | |||
| DIAMETER | ความยาว | ||||||
| 1000 | 1500 | 825 | 940 | 1340 | 345 | 515 | 1950 |
| 1200 | 2000 | 1100 | 1130 | 1610 | 305 | 510 | 2600 |
| 1500 | 2500 | 1485 | 1410 | 2010 | 270 | 525 | 3250 |
| 2000 | 3500 | พ.ศ. 2508 | พ.ศ. 2423 | 2680 | 375 | 715 | 4550 |
| 2500 | 4000 | 2495 | 2355 | 3355 | 430 | 855 | 5200 |
| 3300 | 6500 | 3365 | 3110 | 4430 | 500 | 1065 | 8450 |
| 4500 | 9000 | 4605 | 4240 | 6040 | 665 | 1435 | 11700 |
| ขนาดบังโคลน | สลิงบังโคลน | W | |||||
| อา | บี | ค | ดี | อี | |||
| DIAMETER | ความยาว | ||||||
| 1000 | 1500 | 1020 | 940 | 1340 | 150 | 320 | 1950 |
| 1200 | 2000 | 1265 | 1130 | 1610 | 140 | 345 | 2600 |
| 1500 | 2500 | 1575 | 1410 | 2010 | 180 | 435 | 3250 |
| 2000 | 3500 | 2125 | พ.ศ. 2423 | 2680 | 215 | 555 | 4550 |
| 2500 | 4000 | 2675 | 2355 | 3355 | 250 | 675 | 5200 |
| 3300 | 6500 | 3605 | 3110 | 4430 | 260 | 825 | 8450 |
| 4500 | 9000 | 4935 | 4240 | 6040 | 335 | 1105 | 11700 |
[หน่วย:MM]
แอปพลิเคชั่น
1. เรือบรรทุกน้ำมัน LNG และเรืออื่นๆ ขนส่งทางเรือในทะเล
2. การดำเนินการท่าเรือและท่าเทียบเรือ
3. การป้องกันการกระแทกของการป้องกันชายฝั่งชั่วคราวหรือถาวร
4. บัฟเฟอร์กันกระแทกสำหรับแพลตฟอร์มและอาคารนอกชายฝั่ง
