รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | บังโคลนเทียบท่า Yokohama | วัสดุ: | ยางธรรมชาติ |
|---|---|---|---|
| สี: | สีดำ | เส้นผ่านศูนย์กลาง: | 0.5m~4.5m |
| ความยาว: | 1m~12m | ความดันภายในเริ่มต้น: | 50 kpa、80 kpa |
| แอปพลิเคชัน: | การดำเนินการโอนระหว่างเรือกับเรือ (STS) ท่าเทียบเรือ ฯลฯ | ||
| แสงสูง: | โยโกฮาม่าเชื่อมต่อบังโคลนทะเล,โยโกฮาม่าเชื่อมต่อบังโคลนลม,50Kpaโยโกฮาม่าบังโคลน |
||
Yokohama docking fender บังโคลนยางลมแบบลอยตัวสำหรับการจัดส่ง

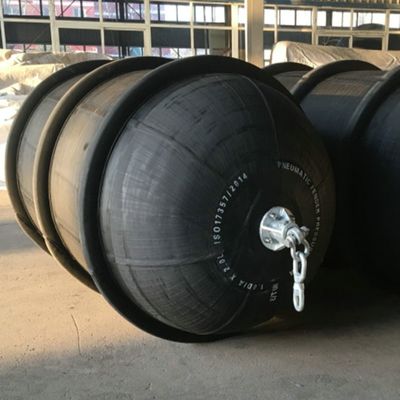

บังโคลนลมเหมาะอย่างยิ่งสำหรับการใช้งานท่าเรือแบบถาวรและกึ่งถาวร และสำหรับการโอนย้ายระหว่างเรือกับเรือนอกชายฝั่งผลิตขึ้นตามมาตรฐาน ISO17357-1:2014บังโคลนมีขนาดเส้นผ่านศูนย์กลางตั้งแต่ 300 มม. ถึง 4,500 มม. และความยาวตั้งแต่ 500 มม. ถึง 12,000 มม. รวมถึงขนาดพิเศษ
ข้อดีของบังโคลนลม JRB:

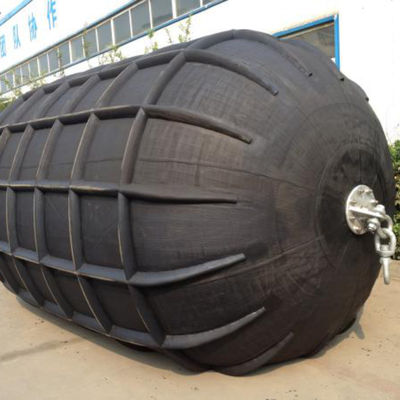

การออกแบบที่หลากหลายและผ่านการพิสูจน์มาอย่างดีบังโคลนลมของ JRB มีให้เลือกทั้งแบบสลิงหรือแบบมีตาข่ายโซ่และยางเพื่อให้เหมาะกับการใช้งานทั้งในชายฝั่งและนอกชายฝั่ง
ประเภทบังโคลน

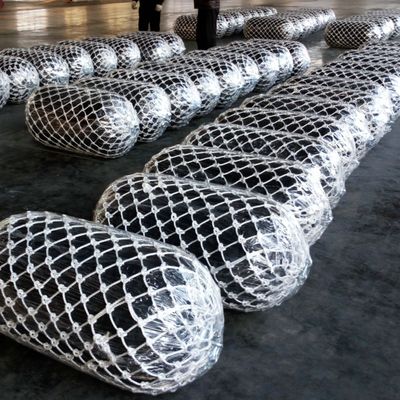

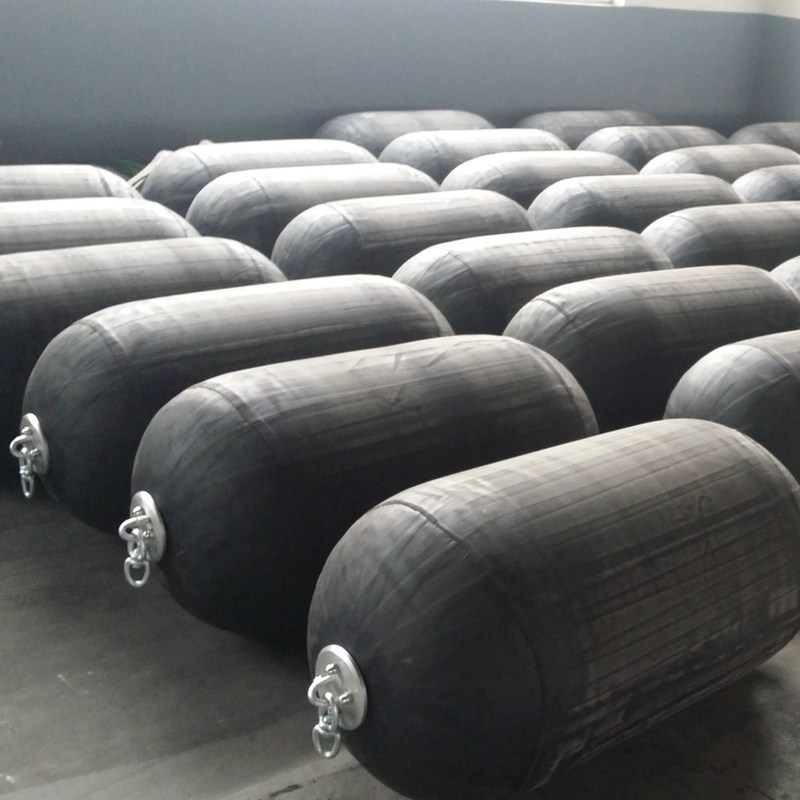

บังโคลนลมมีสองประเภท: แบบตาข่าย (มีตาข่ายโซ่และยาง) และ ประเภทสลิง
ขนาดบังโคลนลมและประสิทธิภาพ
|
IP50 |
ประสิทธิภาพ | เฉพาะตัว | Fender Weight Chain Net (ไม่รวมตัวเครื่อง) | ประเภทสลิง | แรงกดดัน | ความหนาของร่างกาย | เส้นผ่าศูนย์กลางโซ่จอดเรือ | |||
| พลังงาน (GEA) | ปฏิกิริยา (ที่ GEA) |
ความดัน (ที่ GEA) | วาล์วบรรเทา | การทดสอบการพิสูจน์ | ||||||
| Dia.ความยาว (มม.) | kJ | กิโลนิวตัน | kPa | กิโลกรัม | กิโลกรัม | กิโลกรัม | kPa | kPa | mm | mm |
| Φ300 x 600L | 0.5 | 24 | 134 | 15 | - | 20 | - | 200 | 12 | 13 |
| Φ500 x 1000L | 6 | 64 | 132 | 24 | 121 | 35 | - | 200 | 12 | 16 |
| Φ600 x 1000L | 8 | 74 | 126 | 28 | 132 | 39 | - | 200 | 12 | 16 |
| Φ700 x 1500L | 17 | 137 | 135 | 50 | 165 | 60 | - | 200 | 13 | 16 |
| Φ800x 1500L | 24 | 158 | 132 | 64 | 280 | 72 | - | 200 | 14 | 16 |
| Φ1000x1500L | 33 | 182 | 122 | 80 | 220 | 107 | - | 200 | 14 | 16 |
| Φ1000 x 2000L | 46 | 257 | 132 | 97 | 242 | 124 | - | 200 | 14 | 16 |
| Φ1200 x 2000L | 64 | 297 | 126 | 144 | 352 | 171 | - | 200 | 14 | 16 |
| Φ1200 x 3000L | 109 | 482 | 134 | 250 | 435 | 280 | - | 200 | 14 | 16 |
| Φ1350 x 2500L | 104 | 427 | 130 | 220 | 385 | 264 | - | 200 | 15 | 16 |
| Φ1500 x 2500L | 125 | 464 | 126 | 243 | 484 | 287 | - | 200 | 16 | 19 |
| Φ1500 x 3000L | 156 | 579 | 132 | 275 | 583 | 319 | - | 200 | 16 | 19 |
| Φ1500 x 4000L | 230 | 815 | 130 | 330 | 690 | 380 | - | 200 | 16 | 19 |
| Φ1700 x 3000L | 195 | 639 | 128 | 319 | 638 | 363 | - | 200 | 16 | 19 |
| Φ1700 x 7200L | 516 | 1621 | 133 | 760 | ไม่มี | 810 | - | 200 | 16 | 22 |
| Φ2000 x 3000L | 260 | 727 | 122 | 403 | 990 | 469 | - | 200 | 16 | 22 |
| Φ2000 x 3500L | 314 | 875 | 128 | 445 | 1056 | 502 | - | 200 | 17 | 22 |
| Φ2000 x 4000L | 361 | 1020 | 125 | 490 | 1150 | 540 | - | 200 | 16 | 22 |
| Φ2000 x 6000L | 611 | 1631 | 136 | 658 | 1650 | 720 | - | 200 | 16 | 26 |
| Φ2500 x 4000L | 676 | 1381 | 137 | 992 | 1364 | 1188 | 175 | 250 | 18 | 26 |
| Φ2500 x 5500L | 962 | 2019 | 148 | 1199 | 2035 | 1452 | 175 | 250 | 18 | 32 |
| Φ2500 x 9100L | 1631 | 3482 | 140 | 2150 | 3467 | 2230 | 175 | 250 | 18 | 32 |
| Φ3000 x 5000L | 1136 | ปี 2564 | 154 | 1520 | 1800 | 1640 | 175 | 250 | 19 | 32 |
| Φ3300 x4500L | 1198 | พ.ศ. 2427 | 130 | 1606 | พ.ศ. 2424 | ปีพ.ศ. 2567 | 175 | 250 | 20 | 36 |
| Φ3300 x 6500L | 1850 | 3015 | 146 | 2057 | 2827 | 2475 | 175 | 250 | 20 | 38 |
| Φ3300 x 10600L | 3128 | 5257 | 158 | 2816 | 5126 | 3366 | 175 | 250 | 22 | 48 |
| Φ4500 x 7000L | 3302 | 3796 | 133 | 3740 | 4290 | 3880 | 175 | 250 | 24 | 48 |
| Φ4500 x 9000L | 4847 | 5747 | 146 | 4334 | 5929 | - | 175 | 250 | 24 | 50 |
| Φ4500 x 12000L | 6602 | 7984 | 154 | 5269 | 7689 | - | 175 | 205 | 24 | 58 |
| IP80 | ประสิทธิภาพ | ร่างกาย เท่านั้น |
น้ำหนักบังโคลน โซ่เน็ต (ไม่รวมร่างกาย) |
สลิง พิมพ์ |
แรงกดดัน | ความหนาของร่างกาย | จอดเรือ โซ่ เส้นผ่านศูนย์กลาง |
|||
| พลังงาน (จีอีเอ) |
ปฏิกิริยา (ที่ GEA) |
ความกดดัน (ที่ GEA) |
การบรรเทา วาล์ว |
การพิสูจน์ ทดสอบ |
||||||
| Dia.x ความยาว (มม.| | kJ | กิโลนิวตัน | kPa | กิโลกรัม | กิโลกรัม | กิโลกรัม | kPa | kPa | mm | mm |
| Φ300 x 600L | 0.6 | 31 | 173 | 17 | — | 20 | 250 | 13 | 13 | |
| Φ500 x 1000L | 8 | 85 | 174 | 26 | 121 | 37 | 250 | 13 | 16 | |
| Φ600 x 1000L | 11 | 98 | 166 | 30 | 132 | 42 | 250 | 13 | 16 | |
| Φ700 x 1500L | 24 | 180 | 177 | 52 | 165 | 63 | 250 | 14 | 16 | |
| Φ800 x 1500L | 31 | 204 | 180 | 71 | 280 | 83 | 250 | 15 | 16 | |
| Φ1000 x 1500L | 45 | 239 | 160 | 84 | 220 | 111 | 250 | 15 | 16 | |
| Φ1000 x 2000L | 64 | 338 | 174 | 101 | 242 | 129 | 250 | 15 | 16 | |
| Φ1200 x 2000L | 89 | 390 | 166 | 149 | 352 | 176 | 250 | 15 | 16 | |
| Φ1200 x 3000L | 140 | 623 | 185 | 275 | 435 | 310 | 250 | 16 | 16 | |
| Φ1350 x 2500L | 144 | 561 | 170 | 226 | 385 | 270 | 250 | 17 | 16 | |
| Φ1500 * 2500L | 174 | 610 | 166 | 268 | 484 | 312 | 250 | 17 | 19 | |
| Φ1500 x 3000L | 218 | 761 | 174 | 339 | 583 | 355 | 250 | 17 | 20 | |
| Φ1500 x 4000L | 296 | 1053 | 176 | 363 | 690 | 378 | 250 | 17 | 20 | |
| Φ1700 x 3000L | 272 | 840 | 168 | 348 | 638 | 392 | 250 | 17 | 20 | |
| Φ1700 x 7200L | 668 | 2096 | 170 | 795 | ไม่มี | 845 | 250 | 18 | 22 | |
| Φ2000 x 3000L | 363 | 955 | 160 | 413 | 990 | 479 | 250 | 19 | 22 | |
| Φ2000 x 3500L | 438 | 1150 | 168 | 454 | 1056 | 520 | 250 | 19 | 24 | |
| Φ2000 x 4000L | 520 | 1380 | 173 | 505 | 1150 | 535 | 250 | 19 | 24 | |
| Φ2000 x 6000L | 791 | 2109 | 170 | 724 | 1650 | 810 | 230 | 300 | 18 | 28 |
| Φ2500 x 4000L | 944 | 1815 | 180 | 1111 | 1364 | 1309 | 230 | 300 | 20 | 30 |
| Φ2500 x 5500L | 1343 | 2653 | 195 | 1353 | 2035 | 1606 | 230 | 300 | 20 | 36 |
| Φ2500 x 9100L | 2293 | 4505 | 199 | 2360 | 3467 | 2450 | 230 | 300 | 20 | 38 |
| Φ3000 x 5000L | 1593 | 2608 | 185 | 1670 | 1800 | 1850 | 230 | 300 | 21 | 34 |
| Φ3300 x 4500L | 1673 | 2476 | 171 | พ.ศ. 2435 | พ.ศ. 2424 | 2299 | 230 | 300 | 22 | 34 |
| Φ3300 x 6500L | 2583 | 3961 | 191 | 2420 | 2827 | 2827 | 230 | 300 | 22 | 42 |
| Φ3300 x 10600L | 4366 | 6907 | 208 | 3333 | 5126 | 3872 | 230 | 300 | 23 | 54 |
| Φ4500 x 7000L | 4608 | 4988 | 174 | 4136 | 4301 | 4350 | 230 | 300 | 26 | 54 |
| Φ4500 x 9000L | 6766 | 7551 | 192 | 4818 | 5929 | — | 230 | 300 | 26 | 58 |
| Φ4500 x 12000L | 9218 | 14490 | 202 | 5863 | 7689 | — | 230 | 300 | 26 | 58 |
รับประกันการดูดซึมพลังงาน (GEA) อยู่ที่การโก่งตัวเล็กน้อยที่ 60%ความทนทานต่อปฏิกิริยาคือ ±10%
สอบถาม Jerryborg สำหรับรายละเอียดขนาดที่กำหนดเองและคุณสมบัติอื่นๆ ของ JRB Pneumatic Fender
